Rulllaager
Mis on rulllaager?
Tööstuslikke kuullaagreid kasutatakse erinevates masinates ja tootmisseadmetes sujuva ja tõhusa pöörlemisliikumise hõlbustamiseks. Laager ise koosneb välimisest rõngast, sisemisest rõngast, terasest kuulidest ja puurist, mis hoiab terasekuulid ühtlaselt jaotunud. Nii välimised kui ka sisemised rõngad on tavaliselt valmistatud eriti vastupidavatest materjalidest, näiteks teras või keraamika, ning need on mõeldud suure kiiruse ja raskete koormuste talumiseks. Laagri sees olevad teraspallid tagavad sise- ja välimiste rõngaste vahel madala hõõrdumisega kontaktpunkti, võimaldades liikumist minimaalse lohistamisega ja vähendades hõõrdeenergia kadu. Laagri puuri kasutatakse kuulide õige positsioneerimise säilitamiseks, takistab neil üksteisega kokkupuutumist ja koormuse ühtlase jaotuse tagamiseks.
Rulllaagri eelised
Tugev koormuse kandevõime
See talub suuri radiaalseid ja aksiaalseid koormusi ning talub ka teatud kaldejõudu.
Hea jäikus
Rulliklaagri kasutamise tõttu on sellel kõrge jäikus ja see võib tagada, et kiire pöörlemise ajal ei toimuks liigset deformatsiooni ja vibratsiooni.
Kõrge täpsus
Tootmise täpsus on kõrge, mis tagab selle toimimise stabiilsuse ja täpsuse.
Pikk kasutulu
Kvaliteetsete materjalide ja täiustatud tootmisprotsesside kasutamise tõttu on sellel pikk tööiga.
Lihtne paigaldada
Lihtne struktuur, hõlpsasti paigaldatav, sobib erinevate mehaaniliste seadmete jaoks.
Paindlik töö
Väike hõõrdumine ja sujuv töö võivad vähendada mehaaniliste seadmete energiatarbimist ja temperatuuri.
Kõrge usaldusväärsus
Kontaktpind veerevate elementide ning sise- ja välimiste rõngaste vahel on suur, nii et laagri koormuse kandevõime ja väsimuskindlus on väga head, tagades seadmete pikaajalise stabiilse töö.
Suur kiirus
Rullielementide tsentrifugaaljõud on väike, nii et laagri piirkiirus on kõrge ning see suudab kiire töö korral säilitada stabiilsuse ja täpsuse.
Lihtne hooldada
Seda saab hõlpsalt määrida ja puhastada, vähendades hoolduskulusid.
Keskkonnakaitse
Võrreldes traditsiooniliste libisevate laagritega on rulllaagril madalam hõõrdumine.
Miks valida meid
Meie tehas
Meie tehas hõlmab enam kui 20, 000 ruutmeetri maad, sealhulgas 16, 000 ruutmeetri töötuba ja meil on rohkem kui 200 osavat töötajat.
Meie sertifikaat
Meil on ka oma kaubamärke, Chger, Remotiotion ja saame ISO, SGS, ROHS -i sertifikaadid. Me aktsepteerime Alibaba kindlust.
Kõrge kvaliteet
Oleme uhked oma toodete käsitöö üle ja tagame, et igaüks vastab meie rangetele kvaliteedistandarditele.
Kiire kohaletoimetamine
Kohaletoimetamise kiirus on kiire ja kohaletoimetamine sorteeritakse teie jaoks kohe, kui tellimus on esitatud.
Rulllaagri tüübid

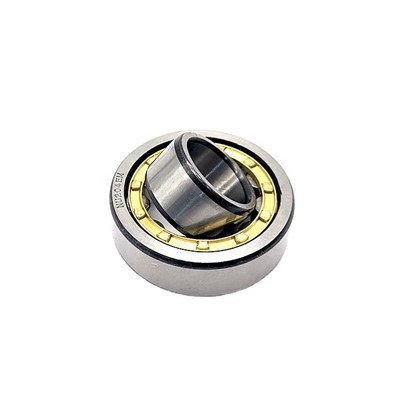

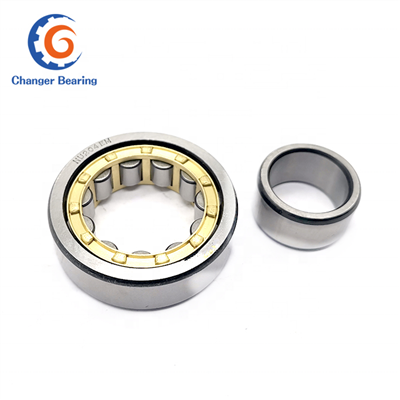

Silindrilised rulllaagrid
Nendel laagritel on rullid, mis on pikemad kui nende läbimõõt, ja nad taluvad suuremat koormust kui kuullaagrid. Meie silindrilised rulllaagrid võivad kanda tugevaid radiaalseid koormusi ja neid on võimalik kasutada kiiretes rakendustes.
Koonuserulli laagrid
Need laagrid võivad toetada radiaalset ja tõukejõudu. Nad saavad hakkama ainult ühesuunaliste aksiaalsete koormustega, nii et vastandiks on vajalik teine külgsuunas vastupidine laager. Koonusrulli laagrid on saadaval tolli- ja meetri suuruse suurusega.

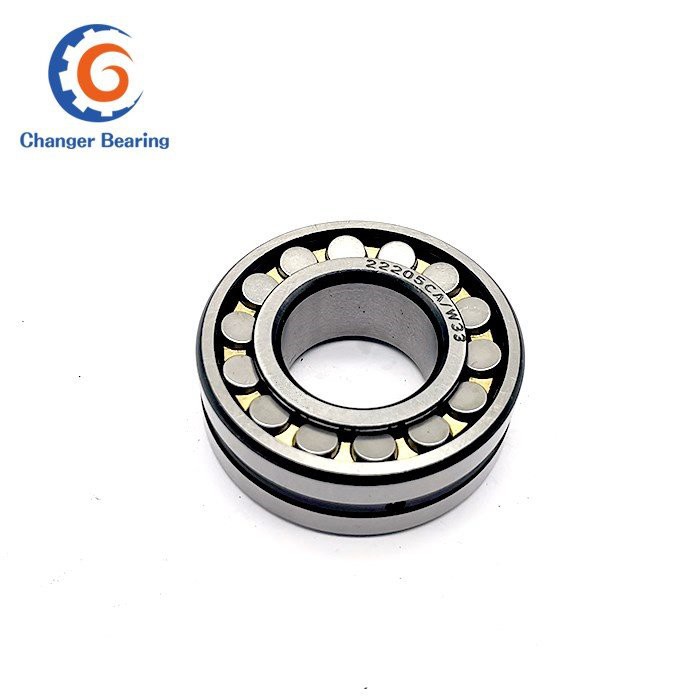

Sfäärilised rulllaagrid
Need võivad kanda raskeid koormusi isegi siis, kui tegelevad valede joondamise ja võlli läbipaindega. Need võivad olla mõeldud silindriliste või kitsenevate puuraudade jaoks varrukaadapteriga või ilma. Sfääriliste rulllaagrid on saadaval erinevate sisemiste vahendite ja hoidjavalikutega, mis saavad aksiaalse koormusega hakkama nii kummaski suunas kui ka rasketel lööklakkidel. Need laagrid on saadaval töid mõõtmed vahemikus 20 mm kuni 900 mm.
Nõelarulli laagrid
Seda tüüpi laager on õhemad kui tavapärased rulllaagrid ja neid saab kujundada sisemise rõngaga või ilma. Nõelarulli laagrid sobivad ideaalselt radiaalsete ruumipiirangutega raskekoormuses, kiirete rakenduste korral. Joonistatud tassistiilid võimaldavad suure koormuse mahutavust ja suuri rasvareservuaare, pakkudes samas õhukest ristlõike kujundust. Neid laagreid pakutakse tolli- või meetriliste tihenditega.
Rulllaagri rakendamine
Robootika ja automatiseerimine
Rulli laagrit kasutatakse laialdaselt robootika- ja automatiseerimissüsteemides. Selle kompaktne disain, kõrge jäikus ja suurepärane täpsus muudavad selle ideaalseks robotrelvade, valimise ja paigutamise masinate ja automatiseeritud monteerimisliinide jaoks. Need laagrid tagavad sujuva, täpse liikumise, suurendades tõhusust ja vähendades seisakuid.
Tööriistad
Tööpinkide tööstuses kasutatakse rulllaagrit laialdaselt jahvatusmasinate, treipinkide, veskites ja muudes seadmetes. Nende võimega toime tulla nii radiaalsete kui ka aksiaalsete koormustega teeb neist esimese valiku ülitäpse töötlemise jaoks.
Pooljuhtide tootmine
Pooljuhtide tööstus nõuab tootmisprotsesside ajal kõige täpsust ja stabiilsust. Rulllaagrid pakuvad suurepärast positsiooni täpsust, madalat hõõrdumist ja minimaalset müra, muutes need sobivaks pooljuhtide tootmisseadmetes, näiteks vahvlite käitlejad ja kontrollimasinad.
Meditsiiniseadmed
Rulllaagril on oluline roll meditsiiniseadmetes nagu CT-skannerid, röntgenikiirguse masinad ja kirurgilised robotid. Nende sujuv liikumine ja kõrge koormuse kandevõime võimaldab täpset positsioneerimist, võimaldades täpset meditsiinilist kuvamist ja ohutumaid kirurgilisi protseduure.
Lennundus ja kaitse
Lennundus- ja kaitserakendused nõuavad laagreid, mis taluvad äärmuslikke tingimusi ja tagavad usaldusväärse jõudluse. Rulllaagri Excel nendes keskkondades, pakkudes madalat hõõrdumist, suurt jäikust ning vastupidavust šokile ja vibratsioonile, muutes need sobivaks satelliidisüsteemides, radariseadmetes ja raketijuhtimissüsteemides.
Optilised ja pildistamise instrumendid
Rulliklaagrit kasutatakse erinevates optilistes ja pildistamise instrumentides, sealhulgas teleskoopides, mikroskoopides ja kaameraläätsede komplektides. Nende sujuv pöörlemine ja stabiilne liikumiskontroll aitavad saavutada selget ja kvaliteetset pildistamist.
Pakkimine ja printimine
Pakendamis- ja trükkimismasinates hõlbustab rulllaagrit rullide täpset liikumist, tagades täpse joondamise ja järjepideva trükikvaliteedi. Nende laagrite kõrge jäikus aitab vältida ka vibratsiooni, vähendada trükiseid ja suurendada üldist tootlikkust.
Tööstusrobotid ja CNC töötlemine
Tööstuslikud robotid ja CNC töötlemiskeskused tuginevad täpse ja korratava liikumise jaoks rullkandele, võimaldades tõhusaid tootmisprotsesse ja parandades toote kvaliteeti.
Tekstiilimasinad
Tekstiilimasinad, näiteks kangasteljed ja ketramismasinad, saavad kasu rulllaagri suurest mahutavusest ja täpsusest, mille tulemuseks on kanga kvaliteet ja vähendatud seadmete hooldamine.
Autotööstus
Autotööstuses kasutatakse rulllaagrit erinevates komponentides, sealhulgas juhtimissüsteemides, ülekandekomplektides ja vedrustuskomponentides, tagades sujuva ja usaldusväärse jõudluse.
Kuidas mõõdetakse rulllaagri suurust
Laagri suurus on rulllaagrite oluline aspekt ja mitmed tegurid määravad rulllaagri suuruse. Need tegurid hõlmavad võlli läbimõõtu, millele see paigaldatakse, laagri ava läbimõõt, välimise läbimõõt ja laagri laius.
Puuvari läbimõõt on rulllaagri sisemine läbimõõt ja seda mõõdetakse tavaliselt millimeetrites (mm). Laagri laius on laagri välisrasside vaheline kaugus ja seda mõõdetakse ka millimeetrites.
Rulllaagri nõuetekohase suuruse määramiseks, kus võll on pöörlev element ja välimine rõngas on üleminekuga sobiv, peab olema teada võlli läbimõõt, millele see paigaldatakse. Võlli läbimõõt peab olema suurem kui laagri ava läbimõõt, kuna laager peab mahutama võlli tihedalt. Laagri võlli pöörlemise vältimiseks on vaja tihedat sobivust, mis võib laagri kahjustada ja selle eluea vähendada.
Teisest küljest, kui välimine rõngas pöörleb, peab korpus olema väiksem läbimõõt kui välimine rõngas ja võllil on üleminek.
Lisaks ava läbimõõdule ja laiusele tuleb õige suuruse valimisel arvestada ka laagri kandevõimet. Rullilaagri kandevõime määrab laagri tüüp, selle suurus ja materjal. Näiteks saavad suuremad laagrid tavaliselt hallata suuremat koormust kui väiksemad laagrid.
Samuti on oluline kaaluda töötingimusi, näiteks kiirust ja temperatuuri, kuna need võivad mõjutada laagri suurust ja kandevõimet. Kiiretes rakendustes võib olla vajalik madala hõõrdeteguriga laagrid ja suure koormuse mahutavusega laagrid.
Rullilaagri nõuetekohase toimimise ja pikaealisuse tagamiseks on ülioluline valida konkreetse rakenduse nõuete põhjal õige suurus. Samuti on oluline valida tingimuste jaoks õige määrimine.
Rulllaagri komponendid
Siserõngas
Sisemine rõngas, tuntud ka kui sisemine rass või koonus, on komponent, mis kinnitub pöörleva võlli külge. See toimib laagri primaarse koormuse kandva pinnana ja interakteerub otse rullidega. Sisemise rõnga disain ja geomeetria on laagri jõudluse jaoks üliolulised ning tõhusa koormuse jaotuse tagamiseks tuleb see võllile korralikult paigaldada.
Välimine rõngas
Välisrõngas, mida sageli nimetatakse välimiseks rassiks või tassiks, ümbritseb sisemist rõngast ja tagab laagri jaoks statsionaarse kinnituspinna. See liidestab korpuse või masina struktuuriga. Nii nagu sisemine rõngas, mängib ka välise rõnga kujundus laagrioperatsioonis üliolulist rolli ja see tuleb kindlalt paigutada korpusesse.

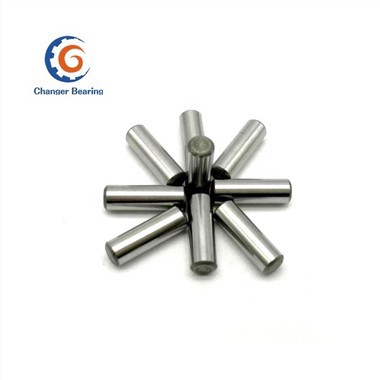

Rullid
Rullid on laagri koormuse kandvad elemendid. Need silindrilised, kitsenevad, sfäärilised või nõelakujulised komponendid edastavad rakendatud jõud ja võimaldavad sujuvat pöörlemist. Rullide kujundus varieerub sõltuvalt laagri tüübist ja rakendusest. Silindrilisi rullisid leidub tavaliselt silindrilistes rulllaagrites, koonusrullid aga koonuselistes rulllaagrites jne.
Puur (rulluisu hoidja)
Puur, mida tuntakse ka rulli kinnitajaks või eraldajaks, on ülioluline komponent, mis säilitab laagri rullide vahe ja joondamise. See hoiab ära rullide otsese kontakti sattumise üksteisega, mis võib põhjustada hõõrdumist ja kulumist. Lisaks aitab puur laagris määrdeaine ühtlaselt jaotada. Puuri materjal ja disain võivad konkreetsete laagrinõuete põhjal erineda.
Enamik rulllaagreid on valmistatud teatud tüüpi terasest, mida tuntakse kõrge süsiniku kroomterast, mida sageli nimetatakse kroomteraseks. Seda kasutatakse kulude ja vastupidavuse huvides. Laagrid on valmistatud ka muudest materjalidest, näiteks roostevabast terasest, keraamikast ja plastist. Kroomiteras korrodeerub niiskusega kokkupuutel, kui on vaja korrosioonikindlust, sageli kasutatakse 440 -klassilisest roostevabast terasest valmistatud laagreid. See on väga kõva, magnetiline teras, millel on hea korrosioonikindlus, kuid see ei sobi soolase vee ja paljude kemikaalidega kasutamiseks. 316 Roostevabast terasest kasutatakse söövitavamate rakenduste jaoks, kuid see on palju pehmem, nii et seda saab kasutada ainult siis, kui koormused ja kiirus on madal. Terraamika (tsirkoonia ja räni nitriid) on head väga söövitavaks või ekstreemseks temperatuuri kasutamiseks, samas kui erinevad plastikust sobivad, mis sobivad väga heale korrosiooni vastupanule, ehkki ainult madala koormuse ja madala kiiruse jaoks. 316 roostevabast terasest laagrid, keraamilised laagrid ja plastlaagrid on mittemagnetilised.
Puhastamine
Rullilaagri kontrollimiseks lahtivõtmisel kasutage esmalt fotograafiat ja muid meetodeid välimuse rekordi tegemiseks. Lisaks kontrollige järelejäänud määrdeaine kogust ja proovige määrdeainet enne rulli laagri puhastamist.
Kontroll ja otsustusvõime
Et hinnata, kas demonteeritud rull -laagrit saab uuesti kasutada, on vaja kontrollida selle mõõtmete täpsust, pöörlemis täpsust, sisemist kliirensit, paaritumispinda, võidusõidu pinda, puuri ja tihendusrõngast. Kontrollitulemusi saavad hinnata inertsiaalsete rulllaagrite kasutajad või need, kes valdavad rulllaagrit.
Kohtuotsuse kriteeriumid varieeruvad vastavalt mehaanilisele jõudlusele ja olulisusele, kontrolltsüklile jne. Kui tekivad järgmised kahjustused, ei tohi rulli laager uuesti kasutada ja see tuleb välja vahetada.
Reostuskontroll
Ristitud rulllaagrid on saastumise suhtes tundlikud. Hoidke töökeskkond puhas ja ilma tolmu, mustuse ja muude osakeste hulgast, mis võivad laagritesse siseneda. Kasutage tihendite ja valvureid, et kaitsta laagreid väliste saasteainete eest.
Installige õigesti
Veenduge, et ristitud rulllaagrid oleks vastavalt tootja juhistele õigesti paigaldatud. Paigaldage laagrid võllile ja korpusesse õigesti ning vältige paigaldamise ajal liigse jõu kasutamist.
Liidu tegema
Kontrollige võlli ja eluaseme joondamist, et veenduda, et need on üksteisega ja laagritega korralikult joondatud. Vastavus võib põhjustada laagri enneaegse kulumise ja ebaõnnestumise.
Rulllaagri protsess
Materjali valik
Kvaliteetne teras on kitsenevate rulllaagrite alus. Tootjad peavad hoolikalt valima parema terase, et tagada selle tugevus, hea korrosioonikindlus ja korralik kõvadus.
Kuumtöötlus
Kuumravi on oluline samm laagri soovitud jõudluse tagamiseks. Kuumravi kaudu saab teras omandada vajaliku kõvaduse ja jõu, et toime tulla suure koormuse ja raskete töötingimustega.
Töötlemine ja täpsus
Tootjad kasutavad koonuseliste rulllaagrite individuaalsete komponentide loomiseks täiustatud töötlemismeetodeid, näiteks täpset lihvimist ja pööramist. Iga komponendi täpne suurus ja kuju tagab laagrite töökindluse ja vahetatavuse.
Montaaž ja joondamine
Kokkupanemise ajal koondatakse üksikud komponendid täpselt ja joondatakse ja määritakse, et tagada sujuv töö ja vähendada hõõrdumist.
Geomeetriline disain
Optimeeritud laagri geomeetriline disain võib pakkuda suurt kandevõimet, hea jäikuse ja stabiilse töö. Geomeetriline disain võtab arvesse selliseid tegureid nagu rullide ning sise- ja välimiste rõngaste vaheline kontaktnurk, ümmarguse võidusõiduraja kumerus jne, et minimeerida stressi ja kulumist.
Määrdetehnoloogia
Nõuetekohane määrimine on võti pika laagri ja suure jõudluse tagamiseks. Määre ja õli valimine, määrdekambri disain ja määrdeaine tarnesüsteem on tootja jaoks kõik väga olulised tegurid laagri nõuetekohase töö tagamiseks.
Tihendustehnoloogia
Tõhus tihendussüsteem võib takistada tolmu, saasteainete ja määrdeainete lekkimist, hoides laagrid puhtana ja hästi määritud. Tootjad kasutavad erinevate töötingimuste nõuete täitmiseks erinevaid tihendusmaterjale ja konstruktsiooni kujundusi.
Struktuurne vorm
Kuna rulllaagril on palju struktuure, isegi samade väliste mõõtmetega, on tsükli välise tükeldamise tüüp (RB / RA / SX), sisemise rõnga tükeldamise tüüp (RE) ja üldstruktuur (RU / CRBH). Võti sõltub sellest, kas rotatsiooni juhtiv osa on paigaldatud sisemise või välisrõnga laagrisse. Kui välise rõnga pöörlemist on vaja, tuleb kasutada sisemise rõnga jagamise tüüpi; Kui vaja on sisemise rõnga pöörlemise täpsust, tuleb kasutada sisemise rõnga integraali tüüpi. Nii sisemine kui ka välimine rõngas nõuavad suuremat pöörde täpsust, mis sobib sisemise ja välimise rõnga kogu struktuuri jaoks.
Paigaldusmeetod
Paigaldusmeetodi kohaselt on kaks rulllaagri kategooriat, üks on sisemine ja välimine rõngad on kinnitusavadega, nagu klappveadrid, paigaldamine on suhteliselt lihtne, mis on seadmega otse ühendatud, ühendades polte; teine on see, et sise- ja üleseisusõrdade kinnitusavade ja sisemise pinnaga fluansi kaudu pole kinnitusavasid.
Suurusevahemik
Mõõdud on kõige olulisem parameeter. Esiteks peate teadma vajaliku laagri suurust või seda laagrit vajava seadme suurust ja siis saate kindlaks teha laagri suuruse.
Kandevõime
Millist rulllaagrit kasutatakse, peab teadma, kas see suudab seadme kehtestatud koorma vastu taluda, ja otsustama, kas see sobib vastavalt seadme kujunduse laagrimahu nõuetele ja vastava laagri nimikoormusele.
Täpsusteaste
Rullilaagrid on saadaval 3 täpsusklassis, P5, P4 ja P2. P2 taseme täpsus on kõrgeim ja laagri täpsus määratakse vastavalt seadme täpsusnõuetele.
Rulllaagrid töötavad samal põhimõttel nagu kuullaagrid ja neil on üks peamine funktsioon: vedada koormusi minimaalse hõõrdumisega. Kuullaagrite ja rulllaagrite erinevus on kuju ja struktuur. Esimene kasutab palle, teine aga silindrilisi kehasid nagu risti rulllaagrid ja lineaarsed rulllaagrid, mis sisaldavad ühe- või kaherealisi rulle. Näiteks suurendavad kaherealise rulli laagrid radiaalse koormuse kandevõimet märkimisväärselt. Lisaks on need laagrid erineva kuju ja suurusega, et edastada vähendatud hõõrdumisega radiaalseid ja aksiaalseid koormusi.
Rullilaagri kasutamise ettevaatusabinõud
Laadima
Laager peab olema võimeline käsitlema radiaalse koormuse, aksiaalse koormuse ja kombineeritud koormuse eeldatavat rõhku ja raskust, et efektiivselt ja kavandatud eluiga toimida.
Kiirus
Suure kiirusega töötavatel masinatel peavad olema kiirusega määratud laagrid, mis suudavad vastu pidada liikuvale laagrile lisatud lisajõule. Näiteks võime rotatsiooni ajal vastu pidada väikest valesti joondamist.
Temperatuur
Kuullaagril peab olema sobiv ruum, et võimaldada soojuspaisumist ja sellest tulenevat hõõrdumist. Kuullaagri ja kinnituse mittekonformaalne kontakt võib suurendada komponentide hõõrdumist ja soojusjuhtivust.
Pitseerimine
Laagri tihendamine on ülioluline määrimistaseme säilitamiseks ja prahi infiltratsiooni vähenemiseks laagri komponentide ja materjalide piires. Kõrge prahi tootvas taimes on soovitatav kilp -tihendus.
Hooldus
Parempoolsel kuullaagril või rulllaagril on hooldusnõuded, mis vastavad töötavale hooldusprogrammile või ületavad seda. Tasakaalustades laagri kulusid elutulemustega, võib see olla kallite seisakute vältimisel kriitiline.
